色差儀分光測色儀是顏色測量中常用的測色儀器，這些儀器根據光源接收器角度的不同，可以有不同的光路結構，不同光路結構的色差儀分光測色儀工作原理不同。本文對色差儀分光測色儀幾種常見光路結構做了介紹。

色差儀分光測色儀45°/0°光路結構：

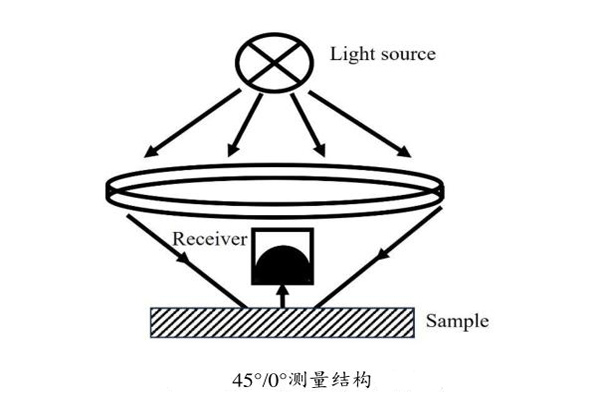

該結構以被測樣品表面的法線為參考，光源位于45°位置，接收器位于與法線呈0°位置，即垂直接收物體表面反射光。此類分光測色儀的測量數據與人眼目視觀察結果較為接近，即測量數據與目視結果的匹配性較高。下為45°/0°測量結構。

在此結構中，光線以45°角照射樣品表面，并以0°角，即垂直于表面進行觀察。這種結構模擬了日常生活中觀察物體的常見方式，因此更適合用于測量與人眼觀察一致的表面顏色。

色差儀分光測色儀d/8°光路結構：

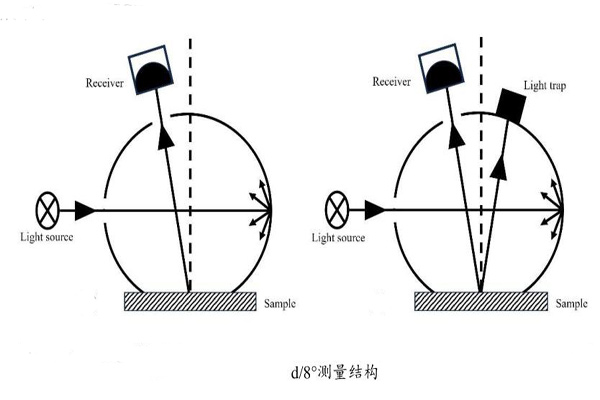

在此結構中，光線經過積分球內壁進行完全漫反射，使得漫反射光能夠從各個方向照射到樣品表面。樣品吸收并反射這些光線，接收器則從8°方向接收并分析顏色反射光。包含鏡面反射光的測量，即SCI模式，能夠完全包括物體所有的表面反射光，從而客觀地表示物體的外觀顏色。消除了鏡面反射光的SCE模式測量，其測量結果更接近于人眼所觀察到的結果。下圖展示了SCI和SCE兩種測量模式。

色差儀分光測色儀多角度光路結構：

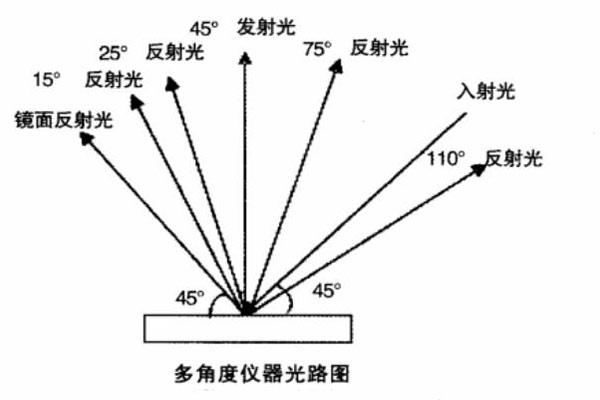

多角度色差儀通常的光路結構如下圖所示：

通常我們控制的是5個角度的顏色數據，這里就以5角度結構為例，可以看到，光源位于與法線呈45°位置，共有五個接收器，這五個接收器分別與鏡面反射線呈15°、25°、45°、75°和110°。其比單角度結構儀器多了4個接收器，其測量的是不同角度的散射光。

45°照明時，為了區分這些角度，依次將其表示為：45as15°，45as25°，45as45°，45as75°，45as110°，as之前的數字表示光源與法線的角度值，as之后的數字為接收器與鏡面反射光的角度值。

特殊效果樣品在觀測角度發生變化時，除了明度發生變化外，其色相也發生變化，特別是15°附近位置；而且當光源位置發生變化時，15°位置的色相會有顯著變化。

如光源結構圖所示，光源是在儀器的一側，而并非是在測量點的正上方，儀器旋轉90°或180°測量，那就相當于光源位置以及觀察角度都發生了變化，這樣就導致了以上我們測試數據的變化。
